Opis proizvoda

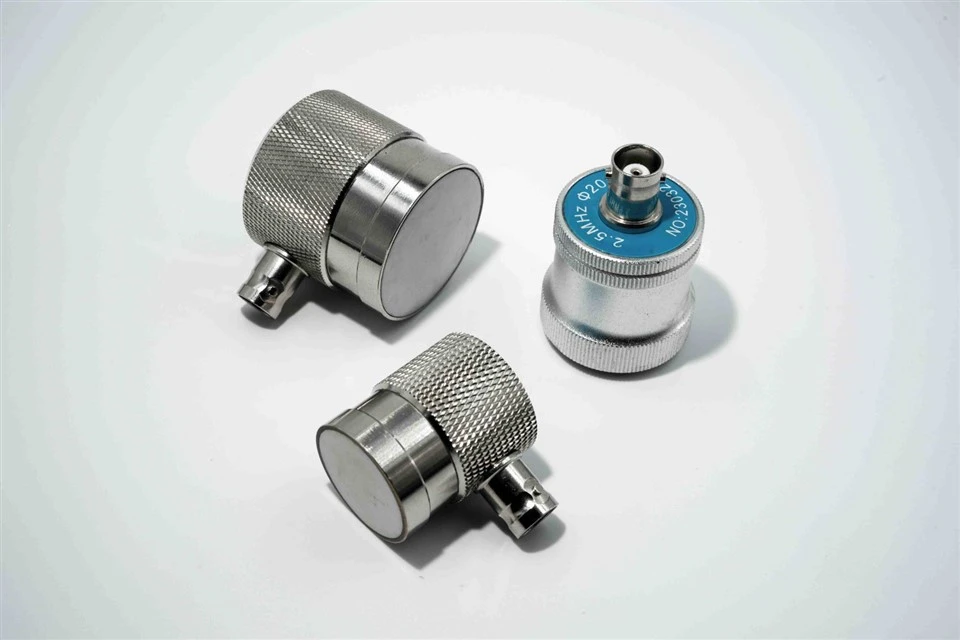

Jednokristalna ultrazvučna ravna sonda/transduktor sastoji se od utičnice, omotača, zaštitnog filma, piezoelektričnog čipa, materijala za{0}}apsorpciju zvuka, itd. Detekcija uzdužnih valova ravne sonde općenito se koristi za otkrivanje sirovina kao što su čelične ploče i otkovci ili materijali nakon normalizacije.
Funkcije komponenti ravne sonde su sljedeće:
(1) Prenos/prijem ultrazvučnih talasa je upotpunjen piezoelektričnim čipovima;
(2) Zaštitni film je napravljen od -korundnih ploča visoke tvrdoće, koji su otporni na habanje{2}};
(3) Oklop od aluminijumske legure, površinski tretman pjeskarenjem;
(4) Materijal koji apsorbira zvuk- koristi se za apsorpciju buke na poleđini čipa;
(5) Utičnica je električni signalni interfejs, koji je povezan sa instrumentom preko sonde.
Products Image
Specifikacija proizvoda
Konvencionalna ultrazvučna ravna sonda
|
Ultrazvučna frekvencija (MHz) |
Prečnik piezoelektričnog pretvarača (mm) |
Socket |
|
0.5 |
20 |
Q9 |
|
28 |
||
|
1.25 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
2.5 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
5 |
14 |
Q9 |
|
14 |
||
|
20 |
Mikro ultrazvučna ravna sonda
|
Ultrazvučna frekvencija (MHz) |
Prečnik piezoelektričnog pretvarača (mm) |
Socket |
|
2.5 |
6 |
Q6 |
|
8 |
||
|
10 |
||
|
12 |
||
|
5 |
6 |
Q6 |
|
8 |
||
|
10 |
||
|
12 |
||
|
10 |
6 |
|
Primjena proizvoda
Detekcija bliskih površinskih grešaka
Pregled tankih dijelova
Debeli dio ili-teško-probojna inspekcija materijala
Kompoziti i plastika
Lopatice turbine
Uobičajeni metalni dijelovi jednostavne geometrije
Ručna kontrola ploča, otkovaka, šipki, gredica i odlivaka
Pregled cijevi, cijevi, rezervoara
Inspekcija obveznica
Komponente mašina
Kućišta
FAQ
P: Šta je monokristalna ultrazvučna ravna sonda/transduktor?
O: O: Ultrazvučna ravna sonda se odnosi na sondu koja ima samo jedan piezoelektrični čip unutra. Emisiju i apsorpciju signala dovršava piezoelektrični čip, a piezoelektrični čip se oslanja na emisiju longitudinalnih valova za otkrivanje objekata.
P: koja je upotreba ultrazvučne sonde/transduktora?
O: Sonde uzdužnog talasa obično se nazivaju ravne sonde, koje se uglavnom koriste za otkrivanje defekata paralelnih sa ispitnom površinom, kao što su ploča, livenje, kontrola kovanja itd.
P: Koji je materijal ultrazvučne sonde/transduktora?
O: Ultrazvučna sonda/transduktor je napravljen od piezoelektrične keramike.
